开放式平台最佳选择-德瑞驰ATCA平台

n 产品概述：

基于对电信网络发展的前瞻性分析，德瑞驰公司在业界率先推出了基于先进的ATCA架构的电信级通用硬件平台，在其基础上可快速构建具有高性价比的网元产品，缩短产品开发周期、减少研发投入、降低运营成本、节省维护费用。该硬件平台已通过TD-SDCMA RNC实现产业化，已成功应用于TD-LTE EPC、交换中心、接入、安全网管等领域。

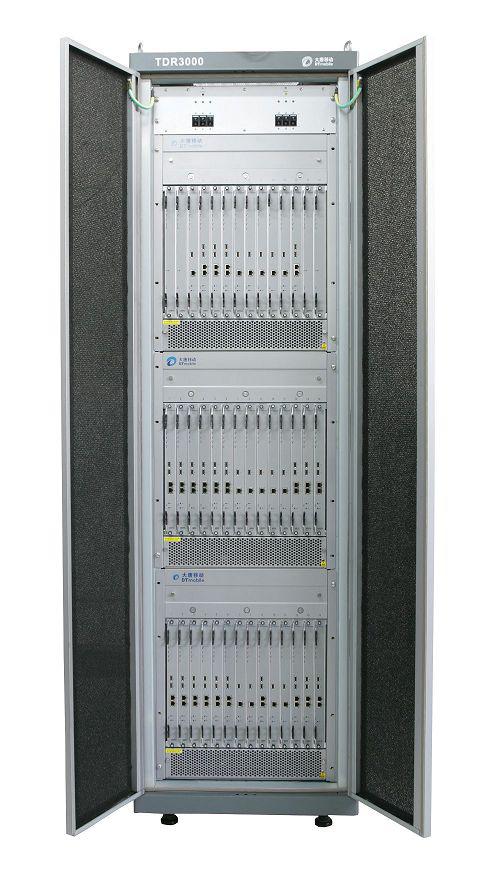

n 产品图片：

n 产品特性：

1. 标准开放的硬件平台

undefinedOslash; 开放的、标准的满足PICMG3.0/3.1规范ATCA硬件框架，兼容性好；

undefinedOslash; 国际通用标准的19"插箱和机柜；

undefinedOslash; 完善的系统管理功能，可对插箱环境，单板的电压、温度，风扇等各种环境参数进行有效监控，并自动进行调节、控制，增强了设备的健壮性和可靠性；

undefinedOslash; 现场可升级、可扩展、可维护管理，互操作性强，

undefinedOslash; 通用硬件平台设计思想，基于该平台可以构建多种网元设备，可平滑升级，保护用户投资；

2. 全IP架构

undefinedOslash; 全IP交换方式，交换容量大，支持24G、240G、到640G的交换容量，并支持前向兼容；

undefinedOslash; 交换核心采用二层以太网交换，支持三层交换；

undefinedOslash; 采用控制、业务、承载分离的原则；

undefinedOslash; 同时支持ATM、TDM的接入方式和处理；

3. 接口丰富

undefinedOslash; 模块化设计，对不同的接口采用不同的接口单元实现接口匹配；

undefinedOslash; 提供IMA E1、PPP E1、fractional E1、STM-1、信道化STM-1、STM-4、POS、CPOS、FE、GE、10GE等丰富的接口种类；

undefinedOslash; FE/GE光口、电口可选择、配置；

undefinedOslash; 支持E1接口75/120欧姆两种工作模式；

4. 强大的处理能力

undefinedOslash; 业务面：采用多核处理器、网络处理器、DSP等不同板卡，面向不同类型的应用，提供强大的处理能力，多核处理器板卡提供硬件加密引擎，单板支持10Gb的处理能力。

undefinedOslash; 控制面采用X86多核处理，支持强大的信令及协议处理能力

5. 模块化设计

undefinedOslash; 硬件均模块化布局，灵活部署，升级，可按照客户需求进行单机框、单机架、多机架灵活配置，节约客户成本，满足不同条件需求

undefinedOslash; 平台遵循控制、业务分离的原则，满足客户快速开发业务的需求

undefinedOslash; 通过IPMI总线完成插箱内各节点板及风机的控制和管理

undefinedOslash; 独立的时钟总线（Clock Bus）、板间互通总线（Update channel）以满足电信级应用需求。

6. 高可靠性

undefinedOslash; 交换网采用双星架构设计；

undefinedOslash; 时钟、交换、主控、信令处理等关键板卡具备1＋1热备份工作方式；

undefinedOslash; 独特的两两1＋1热备通道设计，消除风机故障影响，进一步增强可靠性；

undefinedOslash; 控制/业务/时钟扩展级联采用交叉互联方式，增强可靠性；

undefinedOslash; 设备接口具备冗余备份机制，在一个接口出现故障时，系统应能够自动保护切换到其它接口；

undefinedOslash; 机架、插箱、单板均为双路-48V冗余供电，保证供电可靠性；

undefinedOslash; 供电系统多级滤波，提高了系统的抗干扰能力；

undefinedOslash; 设备MTBF大于20万小时；

n 应用场景：

德瑞驰ATCA平台在TD-LTE产品应用解决方案

undefinedOslash; 由MME、SGW、PGW、PCRF、CG、NTP、DNS、HSS、OMC及相关外围的连接设备（FW、CE、Switch、BG etc）组成。其中 MME、SGW、PGW、PCRF等核心网元可基于RASTAP平台产品进行灵活、快速构建，同时可保护我们的核心价值和关键技术。

undefinedOslash; MME是构建于开放式SAF的中间件之上的高性能产品，它利用了德瑞驰在无线接入网络设备积累的经验，且具备更高集成度、更高性能和灵活性的特点。

undefinedOslash; SGW/PGW是高性能、高集成度的智能信令服务网关。该产品专门针对移动多媒体核心网络而设计，为所有会话提供稳定的IP接入点，可按照用户、会话的QoS等级提供分级服务，并支持用户在无线接入网内部或之间的移动接入。支持SGW/PGW分设与合设。

undefinedOslash; PCRF是EPC与应用层连接的关键网元，是QoS控制和策略计费，实现业务感受提升，完成精细化运营的必要设备。

undefinedOslash; CG是德瑞驰生产的一款基于RASTAP平台，同时构建于开放式中间件之上的跨平台、多接入的高性能计费网关产品，能满足不同客户的需求，支持多种类型产品的接入。
